1. Introducció

El Model Entitat-Relació (M E/R) és un model d'alt nivell, que ens permetrà representar el món que volem amb un llenguatge, una estructura més propera a nosaltres. L'utilitzarem dins de tot el procés de creació de la Base de Dades, que consistirà en:

• A partir de la realitat, estudiar-la (investigant, entrevistant els usuaris, ...) i fer l'Anàlisi de Requeriments, és a dir, què es vol. El resultat serà un conjunt de requeriments redactats de forma concisa.


• A partir de l'Anàlisi de Requeriments, dissenyar l'Esquema Conceptual de la Base de Dades amb un model d'alt nivell (el Model E/R).


• Traduir l'esquema conceptual, és a dir el diagrama E/R, al Model Relacional, obtenint l'Esquema Lògic.


• Implementar l'esquema lògic en un SGBD comercial. Afegir les coses necessàries (índex, retocar camps, ...) per a completar l'esquema físic, així com les vistes per a tots els usuaris (esquema extern).

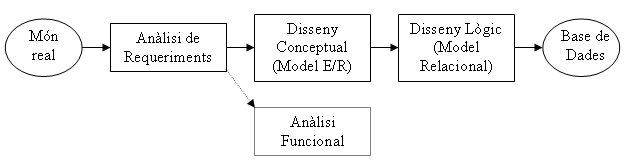

En realitat, en sistemes grans, no podem separar l'anàlisi de les dades de l'anàlisi dels processos a fer amb les dades. Aleshores, paral·lel al disseny conceptual, és a dir, després de l'anàlisi de requeriments aniria l'Anàlisi Funcional (línia discontínua), encarregat de veure quins processos generals són necessaris en el sistema. Nosaltres no filarem tan prim.

En el Model E/R estudiarem les entitats o objectes del nostre univers, la nostra realitat, i les relacions que hi haurà entre les distintes entitats.

El Model E/R el va proposar Peter P. Chen en 1976. Posteriorment molts autors van aportar més coses, creant l'anomenat Model E/R Estès (M EE/R), encara que en realitat hi ha tota una gamma de models estesos.
