2 - El desfasament Objecte-Relacional

El Model Relacional

El Model Relacional es basa en les taules. En una taula tindrem en les columnes els distints atributs o característiques que volem representar, i en les files els distints individus d'aquesta taula.

En totes les taules considerem que tenim una clau principal que identifica unívocament l'individu. En l'exemple el camp codi serà la clau principal, que identifica unívocament cada editorial.

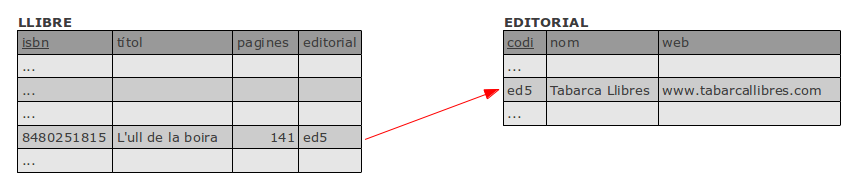

Les diferents taules poden estar relacionades. Si per exemple ens guardem també els llibres, veuríem que les editorials i els llibres estan relacionades, concretament un llibre l'ha editat una editorial. Per a marcar aquest fet el Model Relacional utilitza les claus externes (foreign keys). Una clau externa és un camp que en una altra taula és clau principal (la que identifica unívocament). D'aquesta manera, en la taula LLIBRE posarem un camp (per exemple editorial) el contingut del qual serà el codi, qui identifica en l'altra taula, i d'aquesta manera representarem perfectament l'editorial a la qual pertany el llibre.

Completem un poc més l'exemple anterior, registrant també els autors dels llibres. Recordem que un llibre pot tenir més d'un autor i un autor pot haver fet més d'un llibre. Com comentàvem anteriorment, el primer que s'hauria de fer per tenir un bon disseny és l'esquema en el Model Entitat-Relació, i després traduir-lo al Model Relacional.

Que vol dir que una editorial pot tenir molts llibres editats (però un llibre només està editat per una editorial). I un llibre pot ser escrit per més d'un autor, el qual a la seua vegada pot escriure molts llibres.

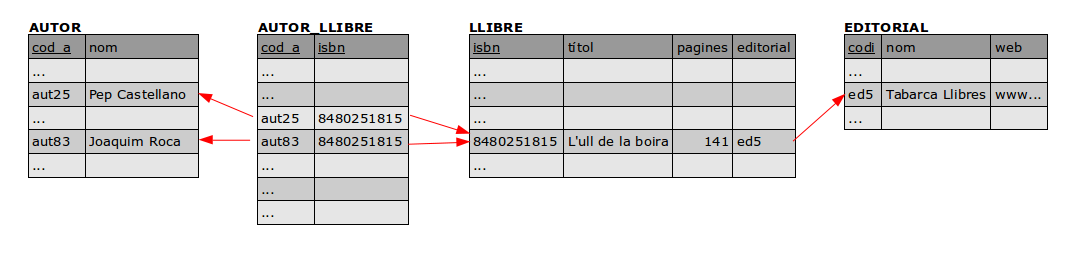

La traducció al Model Relacional ens donaria no 3 taules, sinó 4. A més de les taules EDITORIAL, LLIBRE i AUTOR, ens fa falta una altra taula, anomenada per exemple AUTOR_LLIBRE, que és el resultat de la relació M:N entre AUTOR i LLIBRE.

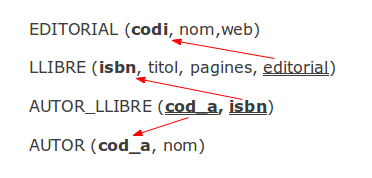

Aquest seria l'esquema del Model Relacional:

on hem indicat les claus principals en negreta, i les claus externes amb un doble subratllat i una fletxa apuntant a la clau principal de l'altra taula. Observeu que la clau principal de AUTOR_LLIBRE és cod_a + isbn. A més cadascuna d'elles és també clau externa que apunta a la taula corresponent.

El Model Relacional també permet definir un conjunt de regles i limitacions en els valors de les dades i en les accions a realitzar, amb l’objectiu d’assegurar la consistència de les dades. Així, és possible indicar què s'ha de fer amb els registres d’una taula que es troben vinculats al registre d’una segona taula en el moment d’eliminar-lo d'aquesta segona taula. Per exemple, si eliminem l'autor aut83 de la taula d'autors, què fem amb les files de la taula AUTOR_LLIBRE que tenen aquest autor? Doncs tres serien les possibilitats:

• NO ACTION , és a dir, no fer l'acció (no esborrar aut83)
• CASCADE , és a dir, esborrar també les files de AUTOR_LLIBRE en les que estiga aut83.
• SET NULL , és a dir posar a nul el camp en la taula vinculada, però en el nostre exemple aquest ultim cas no és possible, perquè cod_a forma part de la clau principal, i per definició cap camp de la clau principal pot agafar el valor nul.

En el cas d'esborrar un autor, a priori sembla que l'opció més correcta seria la primera, és a dir, no poder esborrar un autor del qual tenim algun llibre (i per tant tenim alguna fila en la taula AUTOR_LLIBRE amb aquest autor). Però en cada cas s'ha de mirar quina és l'opció més adequada. Així per exemple, segurament si esborrem un llibre, podríem perfectament esborrar automàticament de la taula AUTOR-LLIBRE les files d'aquest llibre (però no esborrar de la taula AUTOR, clar).

El Model Relacional també permet altres restriccions, com per exemple:

• definir el rang o conjunt de valors possibles que un camp d’una taula podrà agafar (el que s'anomena com a domini),
• definir un camp com a no nul (per exemple podríem exigir que el camp nom de la taula AUTOR no puga agafar el valor nul)
• assegurar la no repetició de determinats camps en diferents registres d’una mateixa taula (per exemple que no es puga repetir el camp nom de la taula EDITORIAL, ja que suposaria tenir dues editorials que es diuen exactament igual).

Model Orientat a Objectes

El Model Orientat a Objectes és un altre model conceptual que té un punt de vista diferent al Model Entitat-Relació.

Els objectes poden representar qualsevol element del model conceptual, una entitat, una característica, un procés, una acció, una relació… En els objectes no únicament intentarem representar les característiques importants (dades), sinó que també vodrem fer referència al comportament o la funcionalitat que tindran en el moment de materialitzar-se durant l’execució de les aplicacions (codi). És a dir, que en un objecte es guarden tant les dades com les operacions (mètodes) que fem amb aquestes dades, tot junt.

La importància de centrar el model en els objectes és múltiple. Ente els avantages estan:

• En referència a les dades, els objectes actuen com estructures jeràrquiques, de manera que la informació queda sempre perfectament contextualitzada dins dels objectes. Així, no té sentit referir-nos a una variable solta. Per exemple, en una aplicació d'una biblioteca el número de pàgines d'un llibre estarà sempre associat (i contingut) a un objecte llibre; igual que el títol, isbn i la resta de dades significatives. Podríem pensar que és igual que en les taules, on els camps o atributs pertanyen a una taula. La diferència, però, es troba en el fet que en el Model Relacional només es manté aquesta relació dins la taula, mentre que en el Model Orientat a Objectes aquesta relació s’estén a tota l’aplicació incorporant-la en el propi codi d’execució.

• En referència al comportament o la funcionalitat, els objectes delimiten les accions a realitzar sobre les seues dades i sobre la resta d’objectes, definint les regles del joc del que es pot fer durant l’execució de les aplicacions.

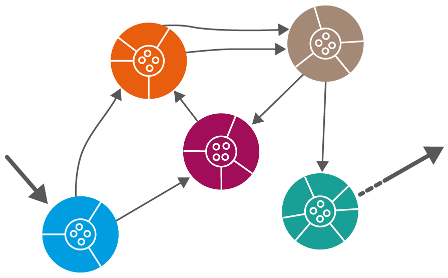

El següent dibuix s'intenta explicar aquesta manera de funcionar:

Les figures circulars representen objectes de diferents tipus segons el color. En el centre dels objectes, els petits cercles representen les dades encapsulades, inaccessibles de forma directa. Les corones circulars exteriors representen els mètodes, els quals a petició d’altres objectes (fletxes) poden consultar o manipular l’estat de l’objecte. Però des de fora no es poden tocar directament les dades, sempre ha de ser a través dels mètodes que ofereix l'objecte.

Els valors del conjunt de dades que conformen un objecte en un moment determinat s’anomena també estat, perquè permet descriure l’evolució de qualsevol objecte durant l’execució d’una aplicació, des del moment de la seua creació fins que siguen eliminats de la memòria. Per tant, els estats dels objectes aniran variant al llarg de l'aplicació.

Malauradament, el Model conceptual Orientat a Objectes és un model eminentment dinàmic que no contempla, a priori, la persistència dels seus objectes. Per tant s'ha d'aconseguir poder guardar de forma permanent els estats dels objectes. S'haurà de portar des d'on estan guardats els objectes al principi de l'aplicació, inicialitzant-los en l’estat en què es trobaven quan es van guardar. També s'haurà d'anar guardant periòdicament l’estat dels objectes a mida que es vagen produint els canvis, de manera que hi haja sempre una correspondència entre els objectes en memòria i els seus estats emmagatzemats.

Si pensem en objectes, l'exemple anterior de la biblioteca podria quedar així (no hem posat els mètodes de cada classe, per centrar-nos en les dades):

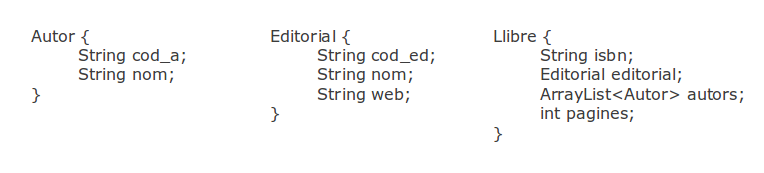

Cosa que ens duria a les següents classes:

En aquest exemple, per simplificar, únicament hem plasmat les relacions entre classes a la classe Llibre, posant la referència a l'objecte Editorial al qual pertany el llibre, i un ArrayList d'Autors, on estarà la llista dels autors del llibre. En realitat, per a una major comoditat a l'hora de programar, el més lògic seria posar també en Editorial un ArrayList<Llibre> que arreplegue tots els llibres de l'editorial, i en Autor posaríem un ArrayList<Llibre> amb tots els llibres de l'autor. Però no les hem posades per fer l'exemple més senzill.

El Desfasament Objecte-Relacional

Si ens plantegem guardar els objectes d’una aplicació en un SGBD Relacional, el principal problema que trobarem és que es tracta de conceptes diferents, els objectes i les taules, i estan centrats en aspectes també diferents. El Model Entitat-Relació (que tindrà una traducció directa al Model Relacional) es troba fortament centrat en les dades i en l’estructura que cal donar a aquestes dades per poder guardar-les i recuperar-les. En canvi el Model Orientat a Objectes es troba centrat en els objectes, entesos com a agrupacions de dades i també com a un conjunt de processos de canvi, que afecten aquestes dades.

El Model Relacional necessitarà sempre certa quantitat d’informació extra destinada a mantenir les relacions i la coherència de les dades. Les claus externes són l’exemple més clar. Es tracta d’informació afegida en alguns registres per tal de vincular-los a uns altres. Així per exemple, per a saber el llibre de quina editorial és, afegim la clau externa que apunte a la taula Editorial, que serà un camp en la taula Llibre on es guardarà la clau principal de l'editorial a la qual pertany (per això es diu clau externa).

La vinculació entre objectes, en canvi, s’aconsegueix de forma estructural. No es necessiten dades extra, sinó que la mateixa estructura de dades defineix la vinculació, la visibilitat, l’accés, etc. Per exemple, per a guardar l'editorial d'un llibre, no guardem la seua clau principal com una clau externa en el llibre, sinó que guardem una referència a la mateixa editorial, a l'objecte editorial.

Aquestes diferències constitueixen el que en el món de la programació es coneix com a desfasament objecte-relacional. Aquest desfasament ens obliga, quan decidim treballar conjuntament amb els dos models, un SGBD Relacional per a guardar les dades i un llenguatge Orientat a Objectes com per exemple Java o Kotlin, a codificar implementacions extres que funcionen a mode d’adaptadors. És a dir que hem de convertir o transformar els objectes en taules i a l'inrevés.

Mirem l'exemple comentat tant en el Model Relacional com en l'Orientat a Objectes: la biblioteca. Hi ha evidents diferències en guardar les coses d'una o altra manera.

Les diferències més clares són:

• La manera d'indicar l'editorial del llibre, en objectes és posar una referència a l'editorial, mentre que en el Model Relacional posem una clau externa. Quan anem a guardar les dades, s'haurà de substituir l'objecte editorial per la clau principal de l'editorial. I quan recuperem, serà el procés invers, hauríem d'utilitzar la clau externa per agafar l'editorial i guardar aquest objecte en l'objecte llibre.
• Més complicada és la manera d'indicar els autors del llibre. Com pot haver més d'un autor per llibre, en objectes posem un ArrayList de tipus Autor, mentre que en el Model Relacional hem de posar una nova taula. Guardar les dades d'un llibre suposarà en la pràctica guardar en dues taules, LLIBRE i AUTOR_LLIBRE. Les dades de LLIBRE es poden guardar directament, i les de AUTOR_LLIBRE suposarà un bucle per a recórrer l'ArrayList i fer una operació d'escriptura (INSERT) en AUTOR_LLIBRE per cada autor de la llista. A l'inrevès també haurem de fer un bucle, recorrent totes les files dels autors del llibre en qüestió, per a anar inserint en l'ArrayList.

També haurem de tenir present que el Model Relacional disposa d’un conjunt de llenguatges (DDL, DCL, SQL, etc.) adequats per explotar al màxim els SGBD tenint en compte les característiques relacionals, i així poder crear les taules (CREATE TABLE), inserir les dades (INSERT) i recuperar-les (SELECT), mentre que en la programació Orientada a Objectes es treballa bàsicament amb llenguatges de programació imperatius. Haurem d'incorporar per tant les sentències de SQL (i DDL, ...) dins del llenguatge amfitrió orientat a objectes (per exemple Java o Kotlin).

Un altre exemple de desfasament el trobem també en els resultats recuperats des d’un SGBD. Aquestos s’obtenen sempre en un format tabular i, per tant, caldrà implementar utilitats que transformen les seqüències de dades simples en estats dels objectes de l’aplicació, com havíem vist en l'exemple de la biblioteca.
